·产品类别: | 前端设备 >>配套系列. |
·产品名称: | 偶极子全向天线 |
·产品型号: | TX-3B |
功能特点
本天线具有增益高，匹配性能好和宽频带的特点，适宜中、大功率的调频发射机作全向发射天线用。天线辐射体采用不锈钢材料，可按要求进行零点填充和波束下倾。无功分器和分馈线设计，可靠性高。
技术参数
电气性能 | 机械性能 | ||
频率范围: | 87-108MHz | 尺寸（mm）: | 5000×1100×300 |
输入阻抗: | 50Ω | 重量: | 48kg（天线） |
输入接口: | IF45/IF70 | 68kg（包括夹具） | |
平均功率容量: | 3KW | 风负荷: | 4010N(风速150Km/h) |
VSWR（指定频道）: | ≤1.10 | 安全系数: | 2(风速225Km/h) |
极化方式: | 垂直 | 材料: | 主桅：不锈钢 |
| 振子：不锈钢 | |||
增益（相对半波振子）: | 6dB | 内导体：铜（镀银） | |

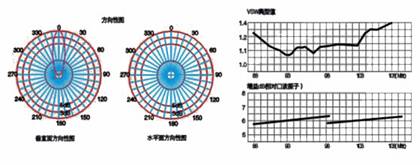

半功率角: | E-图 ±9° H-图 ±150° | 保护罩：玻璃钢 | |
雷电保护: | 直流接地 | 安装方式: | 自立/侧挂 |
