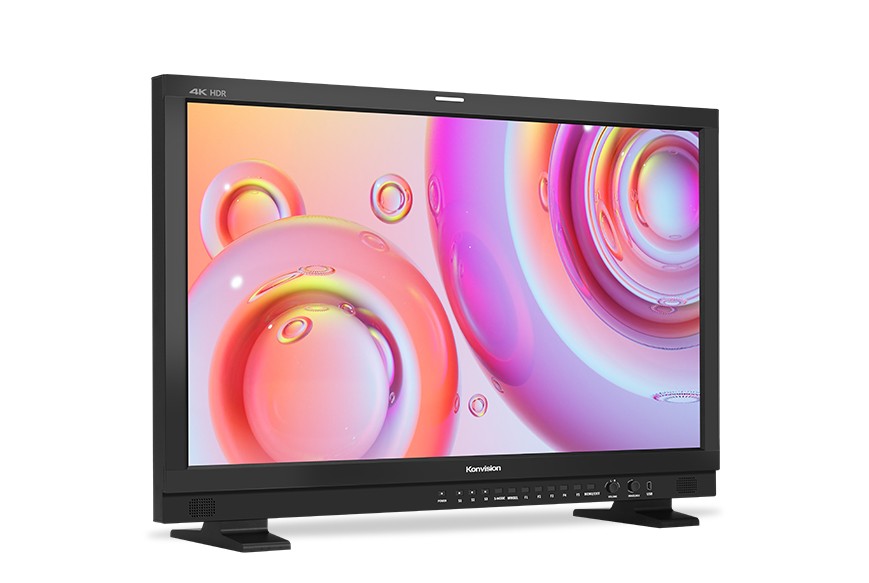

KUM-2410W
24英寸4K HDR 12-SDI监视器
KUM-2410W, 24英寸 4K HDR 监视器 , 配备 3840x2160 分辨率的 IPS 10Bit 液晶面板 , 广色域和全视角 , 支持 PQ、HLG 等各种 HDR 伽马曲线和 SDR 与 HDR 图像对比功能。配备 2 路 12G-SDI 视频输入和环出 ( 向下兼容 6G/3G/HD/SDSDI) 和 2 路 3G/HD/SD-SDI 视频输入 , 2 路环通输出 , 1 路 HDMI 2.0 输入和 1 路 SDI SFP+ 光纤接口输入。KUM-2410W 提供了出色的性能和独一无二的高级功能如波形图、矢量图、 色域转换、画面静帧、暗部细节查看等功能 , 是专业和高品质 4K 视频直播、拍摄、后期制作等应用的理想选择。
产品特点
| - 采用 3840x2160 4K分辨率 | - 12Bit 视屏处理技术，图像无延迟 |
| - 2路 12G-SDI 视频输入与环出 (向下兼容 6G/3G/HD/SD-SDI) | - 12G-SDI 单链路 4K SDI 信号最大支持 4096x2160 60p 格式 |
| - 支持 SQD 和 2SI 格式 4K 信号 | - 1路 HDMI 2.0 输入和 1路 SDI SFP+ 光纤模块接口输入 |
| - 支持多种画面显示模式 : 4K 模式/四画分模式/高清单画面模式 | - 四画分模式支持 4 x SDI/HDMI 不同格式信号&频率同时混合显示 |
| - 四画分模式（边界框线/窗口可选） | - SDR/HDR 对比功能，HDR自动色彩空间识别(REC709/Rec2020) |
| - S1-S8 8个可选场景设置 | - 支持通过USB/网口进行软件升级和导入LUT表 |
| - 支持 4K 信号 Payload ID 显示, 静态和动态 UDM/IMD 显示 | - GPI(四画分模式下窗口可选/添加框线) |
| - 3D LUT 色彩校正支持Lightspace和Calman 校色软件 | - 多种色空间选择 (REC709/EBU/DCI-P3 D65/DCI-P3/REC2020/Bypass ) |
| - 支持 HDR: PQ (ST2084) , HLG(1.0,1.1, 1.2, 1.3, 1.4, 1.5) | - 支持EOTF Log Curves: Slog(SDR), Slog2(SDR), Slog3(SDR), Slog3(HDR) |
| - 支持加载用户自定义 3D LUT 表功能(用户1/用户2) | - 多种 Gamma 选择: Gamma2.0, 2.2, 2.4, 2.6, HDR占比分析 |
| - 支持4K HDR波形图，矢量图，支持标记/Box控制调节功能 | - 3D LUT 色彩校正支持 ColourSpace 和 Calman 校色软件 |
| - 支持加载用户自定义 3D LUT 表功能(用户1/用户2) | - S1-S8 8个可选场景设置 |
| - 支持水平镜像，辅助聚焦，伪色彩，斑马纹 | - SDR/HDR 对比功能, 暗部细节查看功能 |
| - 支持全扫描，过扫描，全蓝/黑白模式 | - 16通道嵌入式音频表 |
| - 静态和动态 UMD/IMD 显示(支持TSL3.1/4.0/5.0协议) | - 支持 607/608 CC 隐藏字幕功能 |
| - 按键锁定功能，画面静帧功能 | - 支持通过USB/网口进行软件升级和导入LUT表 |
| - GPI(四画分模式下窗口可选/添加框线) | - 铝合金机壳，内置扬声器 |
功能描述

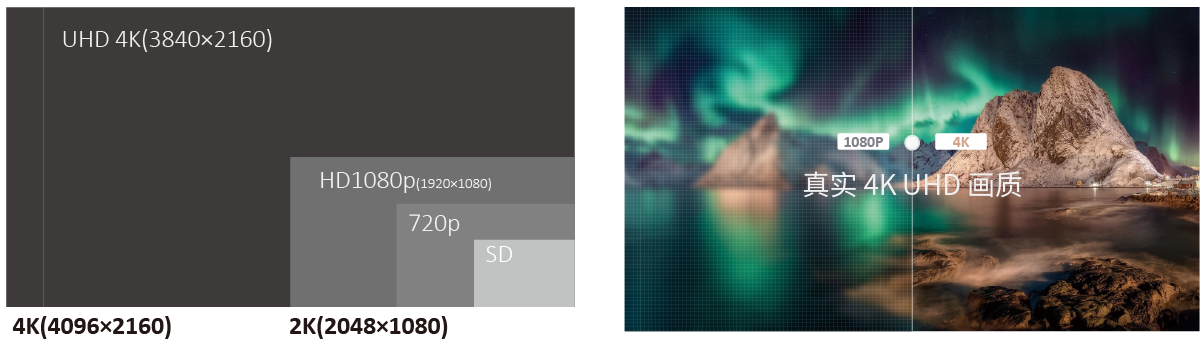

4K 信号
4K 12G-SDI 单链路4K SDI 信号最大支持4096 x 2160 60P 格式，支持2 路12G-SDI 视频输入与环出( 向下兼容6G/3G/HD/SD-SDI),1 路 HDMI 2.0 （可选）输入和 1 路 SDI SFP+光纤模块接口输入。

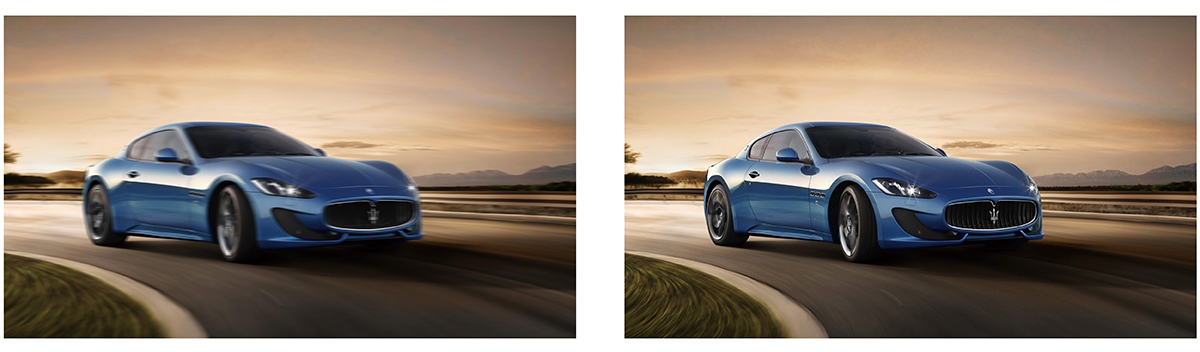

运动自适应隔行转逐行
先进的信号处理技术和独有的视频处理引擎一运动自适应隔行转逐行, 实现快动作画面优异的快速响应性能, 通过精准的算法解决运动画面的模糊和锯齿问题，使图像更加清晰流畅，满足更高图像要求的各种应用和场景, 例如体育直播、摄像机移摇和字幕滚动等。

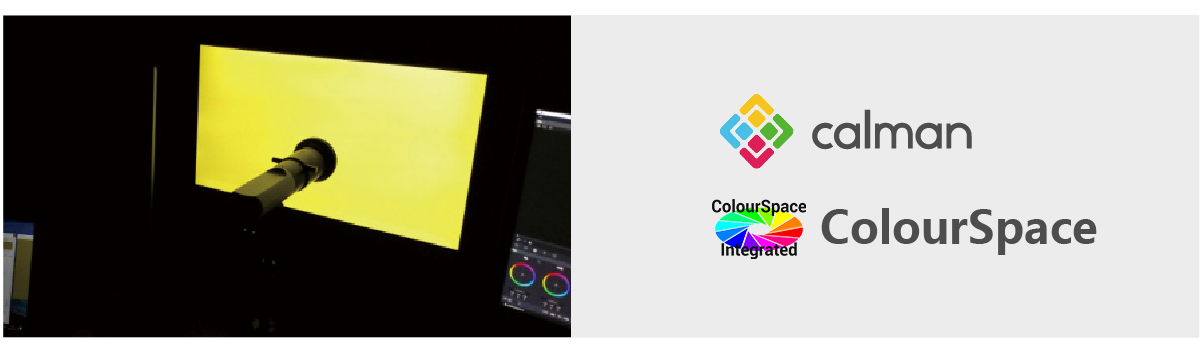

ColourSpace 和Calman 色彩校正软件
康维讯监视器出厂校色全部采用Klein K10-A 及CR300 等高精度色彩校准仪器。K10-A 的校色精度是普通级分析仪i1 Display Pro 的100 倍。而CR300 的光谱带宽达到了惊人的2 纳米级别, 波长分辨率高达0.8nm/pixel，它的极端低亮度测量达到全球顶尖水平。随着4K 和8K 超高清时代的来临，为了更真实的色彩表现以及HDR 高动态范围的细节再现，高精度校准仪器已经成为4K 监视器校准的必备条件。康维讯监视器通过采用顶级校准仪器以及完善的色彩管理体系，保证监视器具备精确的色彩还原能力。
支持导入自定义3D LUT较色表
用户可根据自己的需要加载2种不同颜色类型的3D LUT文件，从而使DIT和后期制作等工作变得更加简单直观，优化了工作流程，提高了工作效率。

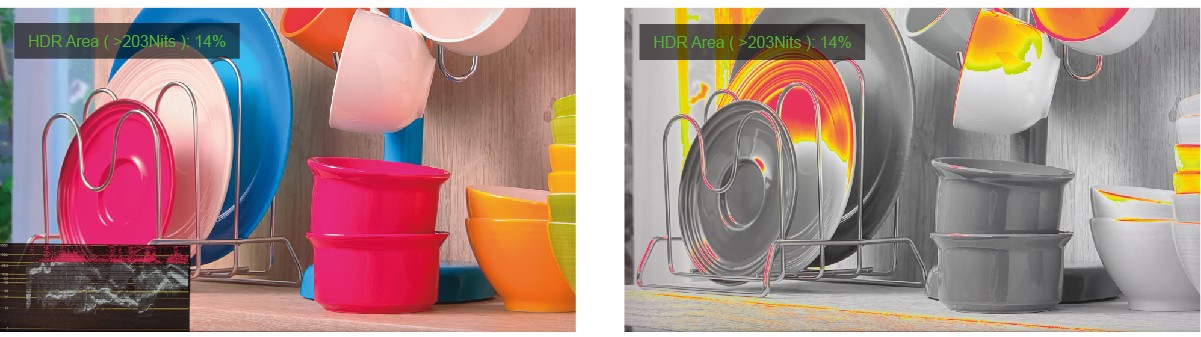

支持HDR波形，显示亮度值(nit)，HDR占比分析
HDR参考白基准为 203nit, 超过203nit部分被认为是HDR 高光，且HDR 高光占比不宜超过整体画面的20%。HDR波形图、HDR百分比显示功能，可以让HDR数据分析更为直观和便捷，让节目创作者更轻松地掌握HDR部分在整个画面的合理占比，实现更理想的艺术创作效果。

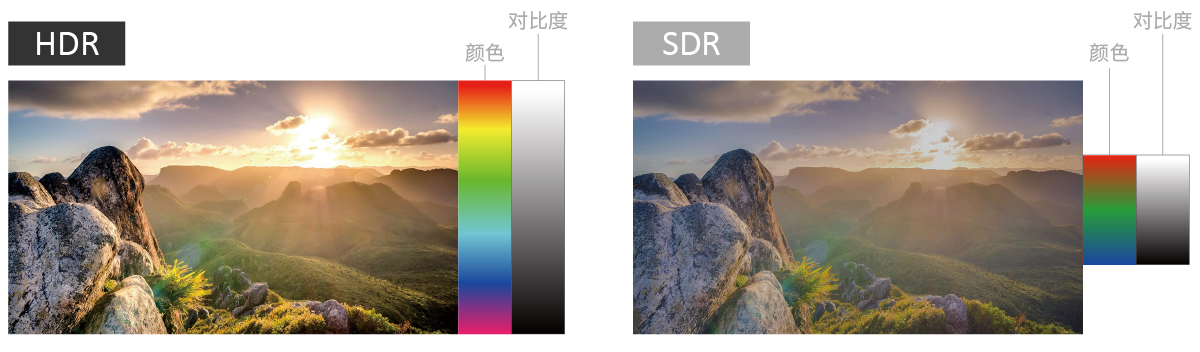

高动态范围（HDR）显示
康维讯8K 和4K 系列和全高清KVM-6X 系列监视器支持HDR 显示功能， HDR的可选模式包括PQ(ST2084)、HLG。支持可以显示更大的亮度动态范围, 并提供极高水平的图像质量和图像还原。
2SI 和SQD 格式4K/8K 信号模式

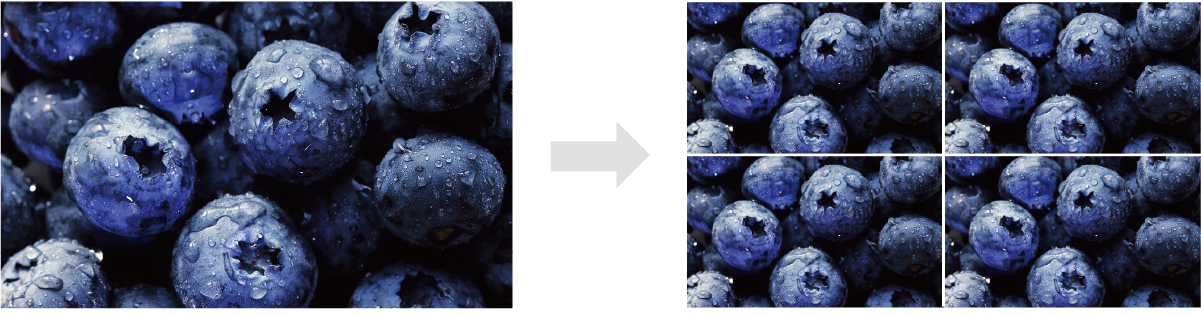

4K/8K 2 Sample Interleave (2SI) 模式：基于像素进行分割

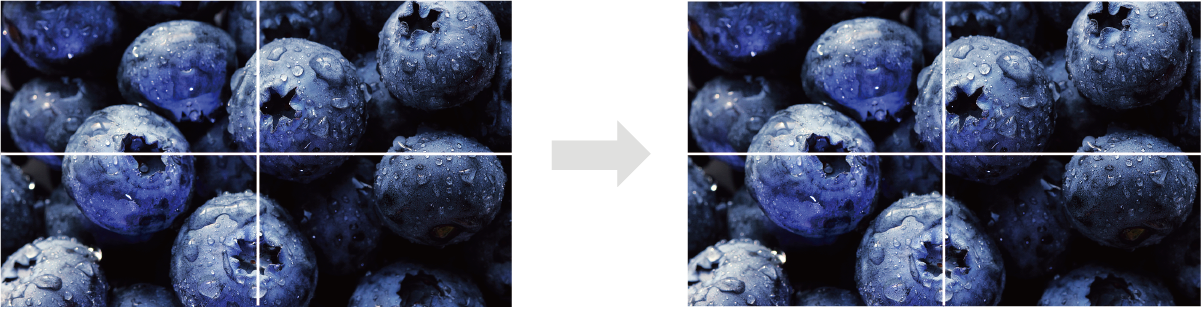

4K/8K Square Division (SQD) 模式：基于象限进行分割

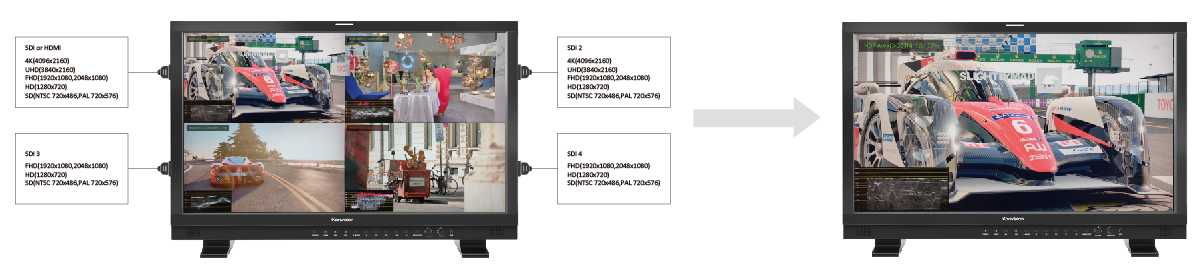

四画分模式支持不同格式同时混合显示
四画分模式支持4K/高清/标清（i/p）不同格式信号同时混合显示。任意2路画面可一键全屏显示，亦可通过GPI控制任意四路画面全屏显示。每个画面色空间和动态范围都可以单独设置。四个画面都能独立显示HDR波形图。

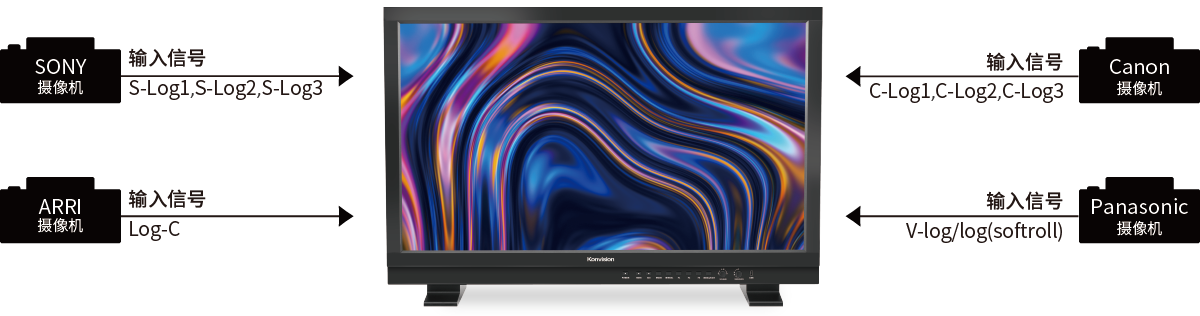

支持多种伽玛、EOTF 曲线转换
康维讯8K 和4K 系列监视器支持Gamma2.0, 2.2, 2.4, 2.6选择，支持适用于广电行业/ 数字电影标准的多种EOTF 曲线转换，包括SONY S-log1/2/3, ARRI Log-C, Canon C-log1/2/3,Panasonic V-log/log(softroll)等，实现与摄像机系统完美结合使用。

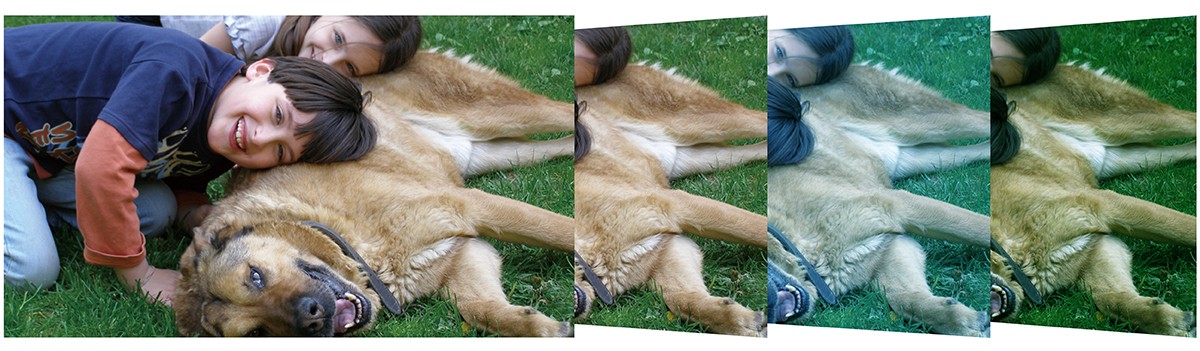

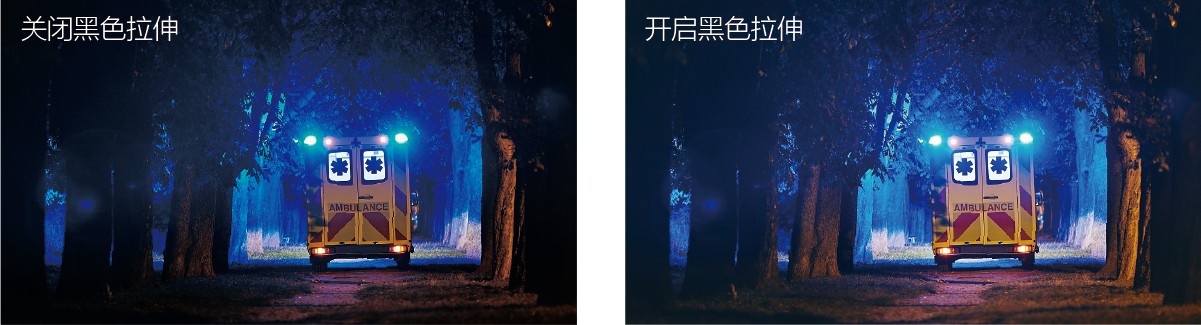

暗部细节查看功能
黑色拉伸功能旨在帮助画面的低亮度画面部分进行亮度提升。在不会降低明亮区域图像质量、不改变黑电平且不影响中间色调的情况下增加阴影细节。

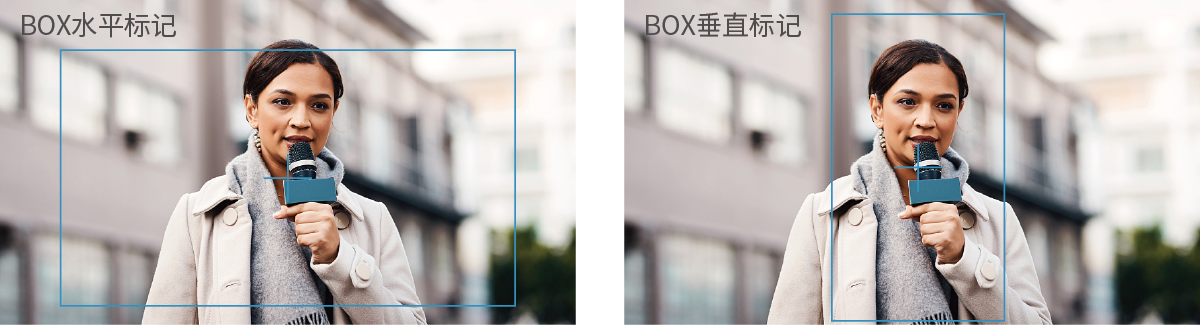

4K BOX标记功能
BOX功能实现在监视器上灵活设置安全框的高度和宽度，以及上下左右的位置挪移。方便摄影师在拍摄时根据画幅比例灵活调整，为实现传统电视与移动端同时制播带来极大便利。

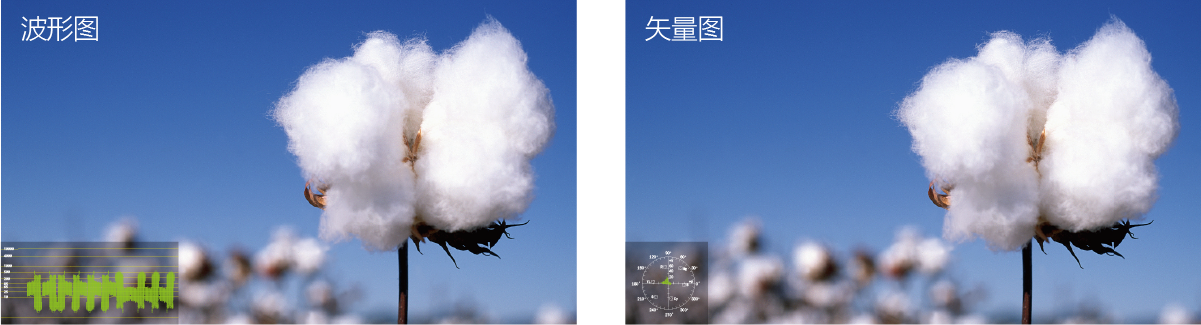

4K HDR 波形图 | 矢量图
4K HDR 波形图 , SDI 和 HDMI（可选） 信号都支持：波形图、矢量图、直方图、音频相位等功能；并可以实现上述多种图像分析功能同时显示在屏幕下方 , 测量精确度达到专业测试仪器水平。波形图还具有峰值报警功能。

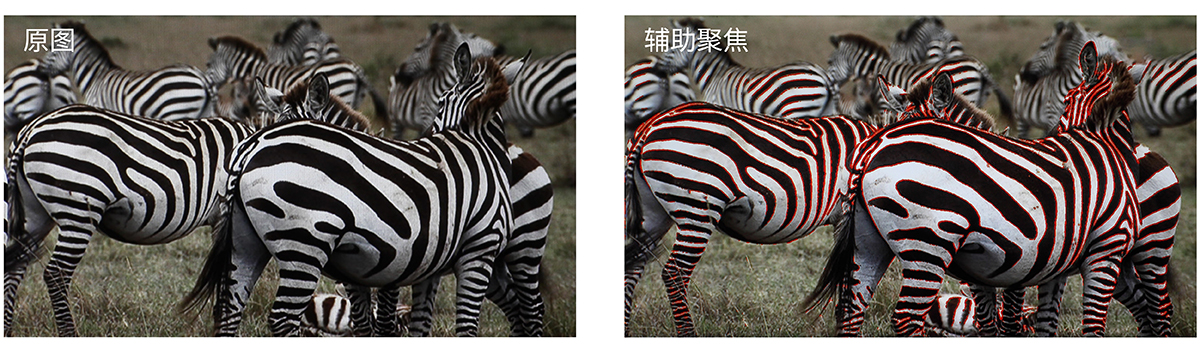

辅助聚焦功能
辅助聚焦功能是红色锐化图像边缘显示图像，帮助摄影师进行聚焦操作，此功能与放大功能结合使用，辅助聚焦的效果更佳。

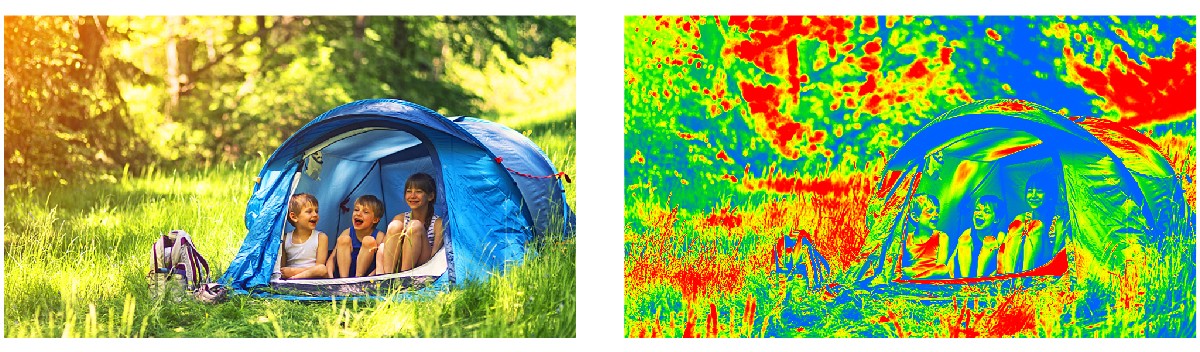

伪彩色功能
伪彩色功能是指分析整幅画面的亮度分布用冷暖色重新显示，方便拍摄时的用光和后期制作。

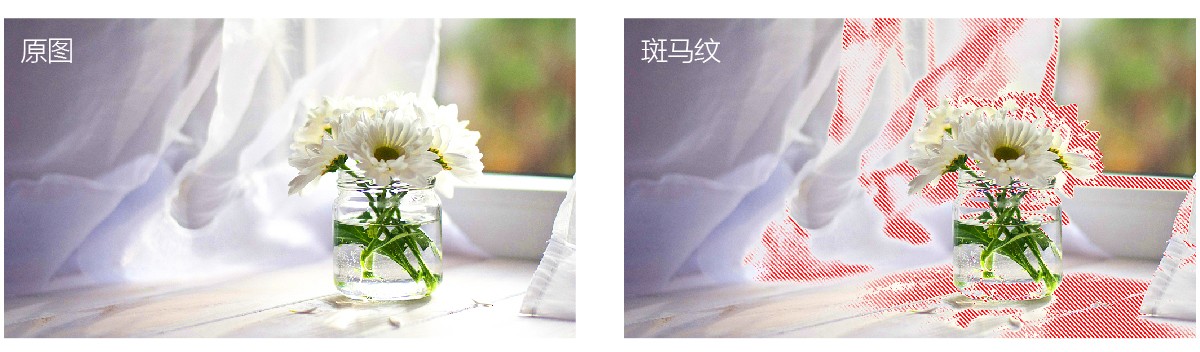

斑马纹
斑马纹功能是指当曝光度超过预设值时，监视器屏幕出现斑马斜纹，以准确反映视频画面的曝光情况，有助于提示摄像师调整光圈获得合适的曝光值。
规格参数
面板
| 显示尺寸 | 24" |
| 显示像素 | 3840×2160 |
| 屏显比例 | 16:9 |
| 可视角度 | 178°(水平) / 178°(垂直) |
| 彩色显示 | 1.07B |
| 背光 | LED |
| 亮度 | 540 cd/m² |
| 对比度 | 2000:1 |
信号输入
| 2 × BNC | 12G-SDI 1/2信道输入（向下兼容并自动识别6G/3G/HD/SD-SDI） |
| 2 × BNC | 3G-SDI 3/4信道输入（3G/HD/SD-SDI自动识别） |
| 1 × SDI SFP+ | SDI SFP+ 光纤模块接口输入 |
| 1 × HDMI 2.0 | 支持HDMI 2.0 信号 |
信号输出
| 2 × BNC | 12G-SDI 1/2信道输出（向下兼容并自动识别6G/3G/HD/SD-SDI） |
| 2 × BNC | 3G-SDI 3/4信道输出（3G/HD/SD-SDI自动识别） |
信号格式
| SMPTE ST 2081 | 2160p(60/59.94/50) | |
| SMPTE ST 2082 | 2160p(30/29.97/25/24/23.98) | |
| SMPTE-425M-A/B | 4:2:2 YCbCr 10-bit | 1080P(60/59.94/50) |
| 4:4:4 YCbCr/RGB 10-bit | 1080i(60/59.94/50) | |
4:4:4 YCbCr/RGB 12-bit | 1080p(30/29.97/25/24/23.98/ 30sF/29.97sF/25sF/24sF/23.98sF) | |
4:2:2 YCbCr 12-bit | 1080i(60/59.94/50) | |
| 1080p(30/29.97/25/24/23.98/ 30sF/29.97sF/25sF/24sF/23.98sF) | ||
| 4:4:4 YCbCr/RGB 10-bit | 720P(60/59.94/50/30/29.97/25/24/23.98) | |
| SMPTE-274M | 1080i(60/59.94/50) | |
| SMPTE-296M | 720P(60/59.94/50/30/29.97/25/24/23.98) | |
| SMPTE-260M | 1035i(60/59.94) | |
| SMPTE-125M | 480i(59.94) | |
| ITU-R BT.656 | 576i(50) | |
音频输入/输出
| SDI音频解嵌 | 每通道SDI解嵌16通道音频，任选2通道音频输出 |
| 音频表显示 | 音频表垂直/水平显示 |
| 音频耳机输出 | 3.5mm 耳机插孔 |
| 扬声器 | 2.5W×2 |
音频输入/输出
| 工作温度 | -10°~ 50° |
| 输入电压 | DC 12V & AC 100-240V 50/60Hz |
| 功率消耗 | 70W |
| 省电模式 | 无信号一段时间，关掉一些外设 |
| VESA安装 | VESA MIS-D(100 X 100mm) |
| 配件 | 电源线、底座 |
