1、简介
BY6000高清卡是全新推出的高清视频板卡，具有完全独立自主知识产权，广播级视频质量和极高性价比。BY6000高清卡，支持实时高清图文字幕处理功能，支持高清输入视频DVE功能，支持实时视频PC预监，支持视频采集功能；BY6000高清卡采用10bit量化视频，支持HD-SDI输入输出接口，具有HD-SDI掉电直通功能，支持嵌入音频；采用最新技术的PCI-E总线结构；全面支持Win2000、Windows XP、Windows Vista、WIN7 32位和64位操作系统，具有极好的硬件兼容性，提供完整的功能的demo程序，用于二次开发SDK。
BY6000高清卡是采用最新的可编程芯片，拥有视频、音频数字处理算法的完全自主知识产权，具备广播级视频质量，画质清晰明亮，色彩还原准确的专用标高清视音频通道卡。它图像处理质量高，输出视频指标好，抗干扰能力强，能长期稳定地工作，安装和维护简单，使用方便，是适用于广播电视领域的高性价比产品。

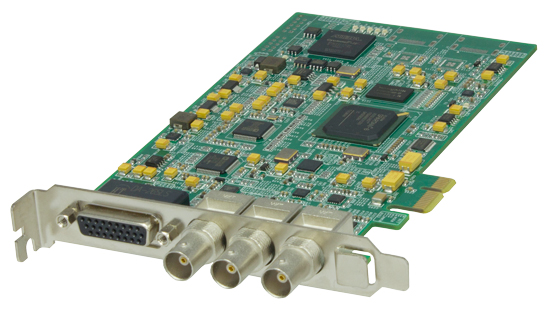

2、外观
By6000高清卡
3、特性
l 支持实时高清图文字幕发生和叠加功能；
l 支持1080P、1080I和720P等视频格式；
l 支持高清输入视频和硬盘播放高清素材的任意大小 DVE；
l 支持实时视频预监和视频抓帧功能；
l 自带时基校正，无抖动转播《新闻联播》等外视频；
l 自带音频处理器，实时音量处理自动均衡音频；
l 支持外视频输入和素材输出的对比度、亮度、色度和饱和度的任意设置；
l 支持单独的键输出接口；
l 支持视频信号掉电直通功能；
l 支持SDI嵌入音频；
l 支持模拟全接口输入输出；
l 支持外部视频稳定锁相功能，同步输入源支持内视频、输入同步和视频同步；
l 采用最新技术的PCI-E总线结构；
l 支持多板卡、多线程、多进程；
l 支持Win2000、Windows XP、Windows Vista、WIN7 32位和64位操作系统；
l 提供完整的功能展示demo程序，二次开发SDK；
4、接口说明
连接线信号说明
接口信号 | 接口类型 | 说明 | |
1 | CVBS_IN | BNC | 复合视频输入 |
2 | GENLOCK_CVBS_IN | BNC | 同步复合视频输入 |
3 | YC_IN | S端子 | YC输入 |
4 | Y/YUV_IN | BNC | 分量视频Y输入 |
5 | U/YUV_IN | BNC | 分量视频U输入 |
6 | V/YUV_IN | BNC | 分量视频V输入 |
7 | CVBS_OUT | BNC | 复合视频输出 |
8 | YC_OUT | S端子 | YC输出 |
9 | Y/YUV_OUT | BNC | 分量视频Y输出 |
10 | U/YUV_OUT | BNC | 分量视频U输出 |
11 | V/YUV_OUT | BNC | 分量视频V输出 |
12 | LINE_IN_L | 莲花头（白） | 音频左声道非平衡输入 |
13 | LINE_IN_R | 莲花头（红） | 音频右声道非平衡输入 |
14 | LINE_OUT_L | 莲花头（白） | 音频左声道非平衡输出 |
15 | LINE_OUT_R | 莲花头（红） | 音频右声道非平衡输出 |
面板信号接口说明（信号名称标注在电路板背面）
接口信号 | 接口类型 | 说明 | |
1 | SDI_IN | BNC | HD-SDI输入（接受嵌入双通道音频） |
2 | SDI_OUT | BNC | HD-SDI输出（接受嵌入双通道音频） |
3 | SDI_KEY | BNC | HD-SDI键信号/预监输出 |
