概述

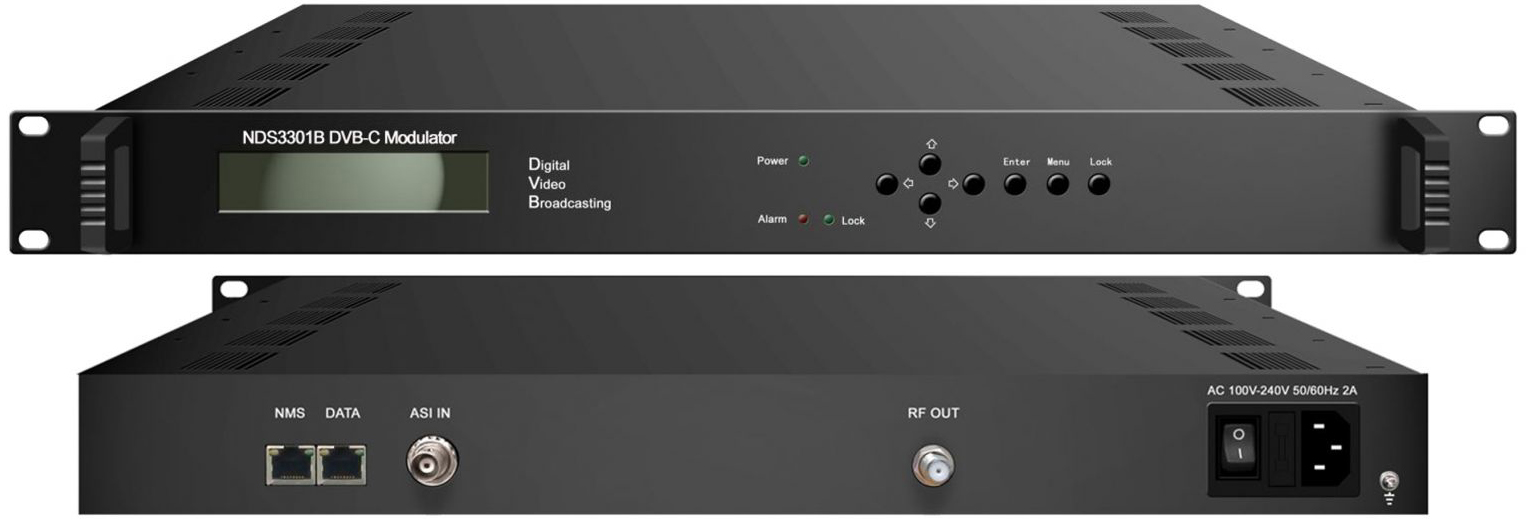

NDS3301B QAM调制器是按照欧洲有线数字视频广播标准DVB-C(EN300 429)而开发出的高性能调制器。它能接收来自编码器、复用器、DVB网关、加扰机、视频服务器等设备的TS传输码流，并对这些传输流进行RS编码，卷积交织和QAM调制等处理，并具备1路ASI输入，1路IP输入，1路RF输出；可通过Web网管实现远程管理。在应用方面可广泛应用于广播、互动服务、新闻采集及其他应用。
主要特性
符合DVB-C(EN300 429), ITU-T J.83A/B/C 和GB/T170标准
符号率调节范围: 5.0Msps~9.0Msps
支持5种星座模式: 16QAM, 32QAM, 64QAM, 128QAM和256QAM
支持ASI输入，IP输入，1路RF输出
支持超大缓存，抗突发码流
支持智能空包删除及自动码流填充
支持PCR精确调整
支持插入NIT表
支持输入有效码率实时监测
支持PID过滤，重映射，和同步更新PSI/SI表
射频输出频率范围: 30MHz~960MHz，1 kHz步进
RF输出电平：-30dBm~-10dBm(NDS3301B)，0.1dBm步进
支持LCD液晶显示和按键操作
支持web网络管理
技术指标
| 输入 | 1路ASI输入( BNC接口, 75Ω阻抗), 1路IP输入100M( RJ45) | |
| 调制 | QAM通道 | 1 |
| 标准 | EN300 429/ITU-T J.83A/B/C，GB/T170 | |
| 符号率 | 5.0~9.0Msps，1ksps步进 | |
| 星座 | 16、32、64、128、256QAM | |
| FEC | RS(204, 188) | |
| RF输出 | 接口类型 | F头, 75Ω阻抗 |
| RF频率范围 | 30~960MHz，1kHz步进 | |
| 输出电平 | -30dBm~-10dBm，0.1dBm步进 | |
| 系统 | LCD液晶显示/按键操作，网络管理(Web) | |
| 英语操作界面 | ||
| 支持网络升级 | ||
| 通用参数 | 尺寸(长x宽x高) | 482mm×285mm×44mm |
| 重量 | 2kg | |
| 温度范围 | 0~45℃(工作) ; -20~80℃(储存) | |
| 电源需求 | AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz | |
| 功耗 | <25W | |
订购指南
NDS3301 | NDS3301A | NDS3301B | NDS3301C | |
| 1路ASI输入 | ● | ● | ● | |
| 1路IP输入 | ● | |||
| 2路IP输入 | ● | |||
| 输出电平：-30dBm~0dBm | ● | |||
| 输出电平：-16dBm~+12dBm | ● | |||
| 输出电平：-30dBm~-10dBm | ● | ● | ||
| QAM调制通道数（输出载波数量） | 1 | 1 | 1 | 2 |
