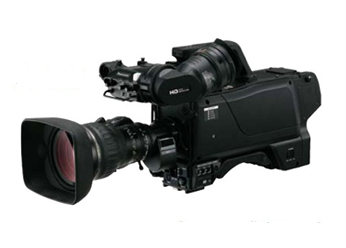

型号 AK-HC2500
供电 12 V DC ( 外部供电时)
190 V DC ( 连接CCU 时)
功耗 25 W ( 外部供电时, 仅摄像机)
53 W ( 外部供电时、连接所有配件的状态下，
各输出接口最大供应时的功耗)
60 W ( 连接CCU 时、连接所有配件的状态下，
各输出接口最大供应时的功耗)
操作温度 –10℃～ 45℃    0℃以下时， 需要预热
存储温度 –20℃～ 60℃
操作湿度 10 % ～ 85 % ( 无结露)
重量 大约 3.7 kg
尺寸(W x H x D) 135 mm x 260 mm x 367.5 mm    不包括凸起部分
图像元件 2/3 寸220 万像素IT , CCD x 3
摄像方式 GBR 摄像方式
光学系统 f/1.4 棱镜系统
光学滤色镜 ND: Clear, 1/4, 1/16, 1/64（可选购星光镜）
镜头接口 2/3 英寸卡口型
输出标准 SMPTE 292M
灵敏度 F11 (59.94 Hz)    F12 (50 Hz)
水平分解力 1100 电视线
S/N 60 dB 或更高
水平频率 33.716 kHz, 1125 线/ 帧 (59.94 Hz)
28.125 kHz, 1125 线/ 帧 (50 Hz)
垂直频率 59.94Hz 或50Hz、隔行扫描
麦克风输入 –60 dBu ～ 4 dBu (XLR 3- 针 母 x 2)
通过摄像机菜单进行增益选择
通话 XLR 5- 针 母口 x 1
输入: -60 dBu ～ -20 dBu
输出: 最大100 mW
HD SDI 输出 BNC x 2 (HD SDI 1/HD SDI 2)
高清信号 = 0.8 V [p-p], 75 Ω
HD SDI 可以输出通常的信号，
也可以切换为VF 或RET 信号。
提词输出 BNC x 1, VBS 信号 = 1.0 V [p-p], 75 Ω
DC OUT 12 V, 最大1A
RET 控制接口 圆形 6 针 x 1
VF 圆形 20 针 x 1, D-Sub 29 针 x 1
电源开关 CCU, OFF, EXT
USER 1/2/3 可以指派不同功能的功能键。
RET A/B 选择 用于选择返送信号
RET/PTT 切换 RET, PPT
增益选择※1 LOW, MID, HIGH
输出选择※1 CAM, BAR, TEST
白平衡模式※1 A, B, preset
快门速度※1 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500,1/2000
通话 MIC ON/OFF, 接收幅度或PGM 幅度
MIC 设定 MIC 开关、MIC 增益、MIC1 选择
